تفاصيل المنتج:
|
| المواد الأساسية: | FR-4 | سماكة النحاس: | 1/2 أوقية 1 أوقية 2 أوقية 3 أوقية |
|---|---|---|---|
| سماكة مجلس: | 2 مم | اسم المنتج: | أنظمة إدارة البطارية |
| استخدام: | حزم بطارية الليثيوم | تواصل: | يمكن / RS485 |
| الوظيفة: | وظيفة التوازن | اللون: | الفضة |
| المواد: | ألوميموم | وحدات البيع: | البند الفردي |
| نوع الحزمة: | حزمة الفقاعة والكرتون | ||
| إبراز: | حماية لوحة الدوائر المطبوعة ANT Smart BMS,ANT Smart BMS Lifepo4 8s 100a,Lifepo4 Smart BMS للمركبات الكهربائية,ANT Smart BMS Lifepo4 8s 100a,Lifepo4 Smart BMS For Electric Vehicle |
||
8S 50A ,100A لوحة BMS ذكية لحماية بطارية أيون الليثيوم
ANT-8S-50A، 100A عبارة عن نظام BMS الكل في واحد، وتشمل وظائفه الرئيسية اكتشاف جهد الوحدة،
واكتشاف درجة الحرارة، واكتشاف الجهد العالي، وموازنة البطارية، واتصال 485/TTL، والبلوتوث
(تطبيق الهاتف المحمول)، والسكون والاستيقاظ، وتأخير انقطاع التيار الكهربائي، وتقييم الكهرباء المتبقية، والتحكم في MOS، وما إلى ذلك.
وصف بطارية BMS الذكية:
تتضمن وحدة نظام إدارة بطارية BMS نظام إدارة بطارية BMS، ووحدة تحكم،
ووحدة عرض، ووحدة اتصال لاسلكي، ومعدات كهربائية، وحزمة بطارية من أجل
تشغيل المعدات الكهربائية، ووحدة تجميع لجمع معلومات البطارية. البطارية.
يرتبط نظام إدارة بطارية BMS بوحدة الاتصال اللاسلكي و
وحدة العرض على التوالي من خلال واجهة الاتصال، والطرف الخارجي لوحدة الاقتناء
متصل بالطرف المدخل لنظام إدارة بطارية BMS، والطرف الخارجي لـ BMS
نظام إدارة البطارية متصل بالطرف المدخل لوحدة التحكم، ووحدة التحكم
متصلة على التوالي بحزمة البطارية والمعدات الكهربائية، ونظام إدارة بطارية BMS
متصل بالخادم من خلال وحدة اتصال لاسلكي.
الوظيفة الأساسية
1. وظيفة البلوتوث
تحقق من المعلمات مثل إعداد أنواع الخلايا المختلفة، وعدد توصيلات سلسلة البطارية، وسعة البطارية،
عرض معلومات الحماية وتسجيل الأخطاء عبر التطبيق.
2. الحصول على جهد الوحدة يمكن استخدام 16 سلسلة بطارية كحد أقصى لأخذ عينات الجهد في الوقت الفعلي.
إجمالي الجهد أكبر من 18 فولت (دعم الليثيوم الثلاثي 7-16 سلسلة، ودعم فوسفات الحديد الليثيوم
7-16 سلسلة، ليثيوم تيتانات 10-16 سلسلة)
3. الحصول على درجة الحرارة أخذ عينات من درجة حرارة سطح الخلية، ودرجة الحرارة المحيطة، وأنبوب MOS
درجة الحرارة ودرجة حرارة دائرة الموازنة.
4. حساب SOC احسب سعة البطارية المتبقية واحصل على حالة عمل البطارية
حزمة بشكل أكثر بديهية.
5. تشغيل MOS التشغيل من خلال أنبوب MOS، وتشغيل/إيقاف دائرة الطاقة.
6. الكشف عن إجمالي الجهد يمكنك التحقق مما إذا كان الشحن المسبق قد اكتمل واكتشاف إجمالي جهد البطارية.
7. الكشف عن التيار الكشف عن التيار في الوقت الفعلي، وحماية ماس كهربائي، والسكون والاستيقاظ ووظائف أخرى.
8. موازنة البطارية صيانة البطارية الفعالة من خلال المقاومات السلبية تستهلك طاقة متوازنة
تحسين الاتساق يمكن تعيين المعلمات لتحقيق التوازن النشط بعد استيفاء الشروط.
يمكن ضبط تيار الموازنة على 100 مللي أمبير كحد أقصى
المعايير الفنية
| رقم | وظيفة | تفاصيل | ملاحظة | |||
| 1 | بلوتوث مدمج | دعم Android و iPhone | تحقق من المعلمات واضبط معلمات BMS عبر توصيل البلوتوث | |||
| 2 | يمكن اكتشاف السلسلة | بطارية ليثيوم 8S | اتصل بالبلوتوث لضبط المعلمة. | |||
| 3 | دعم الخلية | الليثيوم الثلاثي، فوسفات الحديد الليثيوم، ليثيوم تيتانات | قم بتوصيل البلوتوث لضبط نوع الخلية بمفتاح واحد (سيتم تغيير جهد حماية الوحدة بشكل تكيفي) | |||
| 4 | وضع إمداد الطاقة | حزمة البطارية ذاتية التشغيل، إدخال 18-36 فولت تيار مستمر | أدخل وضع الطاقة المنخفضة تلقائيًا | |||
| 5 | الكشف عن جهد الوحدة |
الخطأ في نطاق العمل بأكمله أقل من 20 مللي فولت الخطأ النموذجي أقل من 10 مللي فولت |
التمييز 1 مللي فولت | |||
| 6 | الكشف عن عدم اتصال جهد الوحدة | يدعم | ||||
| 7 | التوازن | بحد أقصى 100 مللي أمبير توازن سلبي | يمكنك تعيين المعلمات لتلبية الشروط ثم التوازن اليدوي | |||
| 8 | الكشف عن درجة الحرارة | -40 ~ 125 درجة مئوية | يحتوي BMS على توازن/MOS/2 قنوات مدمجة ويمكن توصيله بقناتين خارجيتين | |||
| 9 | الكشف عن جهد الحزمة | نطاق الكشف 0-100 فولت<0.5% FSR (النطاق الكامل) | ||||
| 10 | الكشف عن التيار | التحويل -150~300A، خطأ<0.5% FSR | ||||
| 11 | دقة تقدير SOC | خطأ< 8% | وفقا للتكرار | |||
| 12 | إجمالي سعة AH | القيمة التراكمية هي نصف قيمة الشحن والتفريغ | ||||
| 13 | حماية ماس كهربائي | إيقاف التشغيل الافتراضي | يمكن ضبطه | |||
| 14 | تسجيل الأخطاء | يدعم | اتصل بالبلوتوث لعرض سجلات النظام وتحميلها إلى النظام الأساسي | |||
| 15 | استهلاك طاقة العمل | < 5 مللي أمبير (لا يوجد اتصال) |<15 مللي أمبير (485/CAN) | ||||
| 16 | استهلاك طاقة الاستعداد | < 2 مللي أمبير | الاستيقاظ تلقائيًا عند اكتشاف الشحن والتفريغ | |||
| 17 | درجة حرارة العمل | -40 ~ 85 درجة مئوية | ||||
| 18 | درجة حرارة التخزين | -40 ~ 95 درجة مئوية | ||||
| 19 | الرطوبة أثناء التشغيل | 5% ~ 95% | ||||
| 20 | مستوى الحماية | IP30 | ||||
| 21 | الوزن | < 400 جرام | ||||
| 22 | منفذ CAN | سلسلة واحدة، تدعم إدارة الكمبيوتر العلوي | إما 485 أو CAN | |||
| 23 | منفذ 485 | سلسلة واحدة، تدعم إدارة الكمبيوتر العلوي | إما 485 أو CAN | |||
| 24 | منفذ TTL | سلسلة واحدة، تدعم إدارة الكمبيوتر العلوي | إما 485 أو TTL | |||
| 25 | منفذ GPS | منفذ عام لسلسلة واحدة GPS والبلوتوث غير متوافقين | اختر بين واجهة البلوتوث و GPS | |||
| 26 | مستوى الحماية | IP30 | ||||
| 27 |
تيار أنبوب MOS نفس المنفذ مصمم تختلف قدرة التيار الزائد باختلاف ظروف تبديد الحرارة |
8S-50A (4 أزواج من أنابيب MOS) مصنفة 35 ذروة 100A (30 ثانية) اعتني جيدًا بتبديد الحرارة، أقصى قدرة مستدامة 50A 8S-100A (8 أزواج من أنابيب MOS) مصنفة 65 ذروة 200A (30 ثانية) اعتني جيدًا بتبديد الحرارة، أقصى قدرة مستدامة 100A |
||||

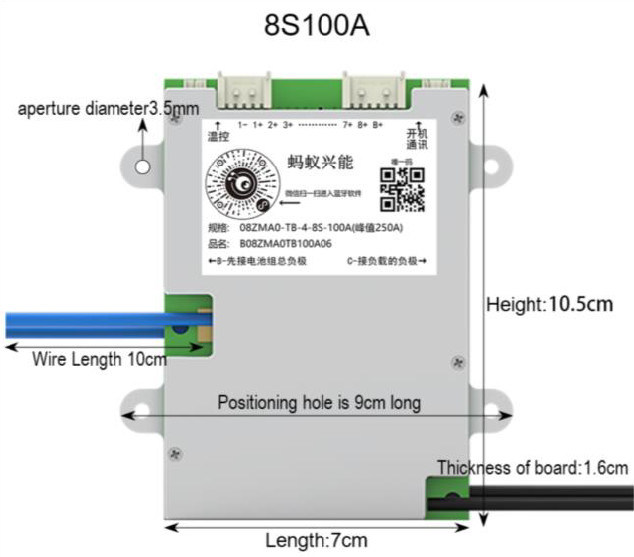

| 28 | الحجم |
8S-50A: 10.5*7*1.6 سم (الوزن: 142 جرام) 8S-100A: 10.5*7*1.6 سم (الوزن: 178 جرام) |
القياسات المذكورة أعلاه يدوية. إذا كان هناك أي خطأ، يجب أن يسود الكائن الفعلي | |||
| 29 | حزمة الملحقات | خط توازن بطول 70 سم، 2 تحكم في درجة الحرارة، مجموعة واحدة من مفتاح الطاقة (تزن 59 جرامًا) | أعط كهدية | |||
